モーメントリミッター 過負荷防止装置
型式:MUT-2000-ML1

3t以上の移動式クレーン、ジブの起伏等により、定格が変わるジブクレーンは労働省検定に合格したモーメントリミッター(過負荷防止装置)を取付けなければなりません。
◆労働省検定(日ク検定合格品)
タッチパネル式広視角5.7インチTFT液晶(カラー)を採用し、
タッチパネルに加え、操作を頻繁に行うキーをシートキーとして併用 。
より操作性の良いアプリケーションを実現可能。

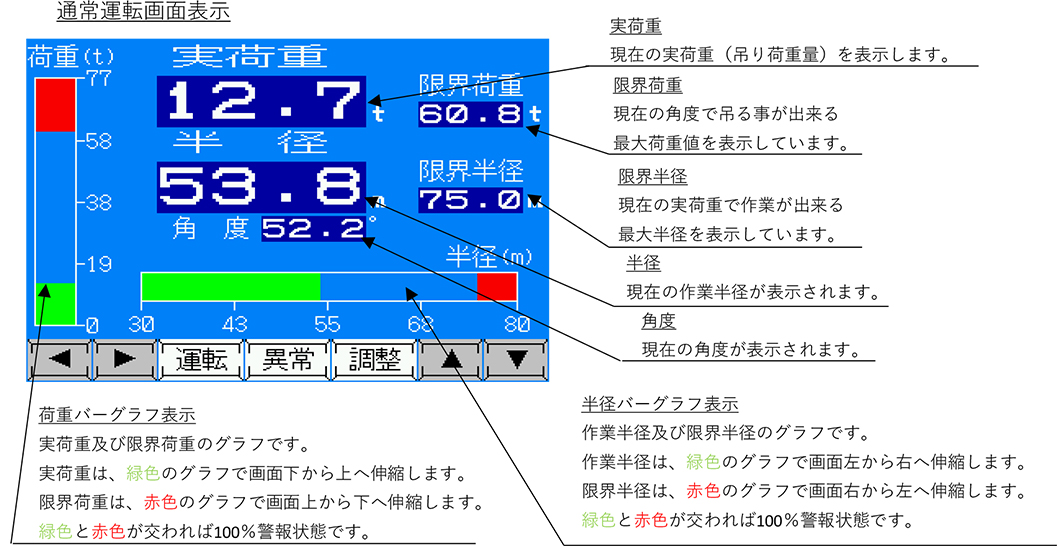

通常運転画面にバーグラフメータを採用し感覚的に危険を察知できる。
画面切り替えによりアナログメータ表示も可能です。

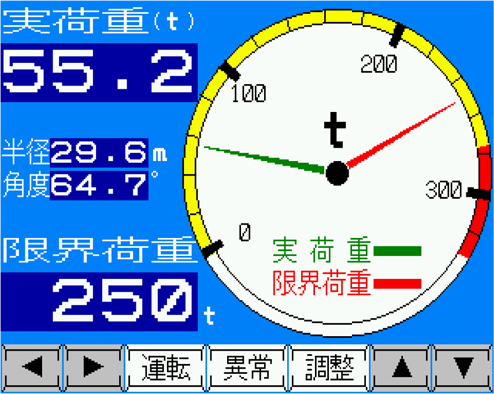

緑針が実荷重、赤針が限界荷重で緑と赤が接近すると危険が近づいている事が感覚的に認識できます。

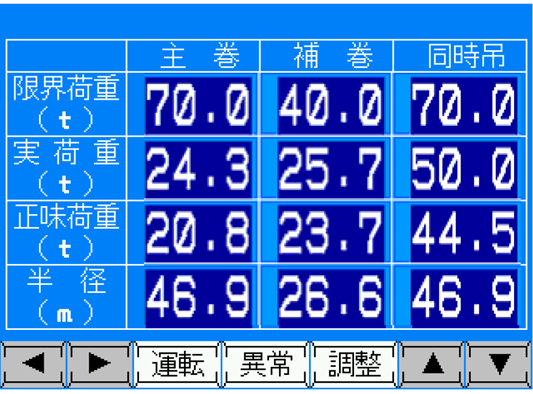

主巻、補巻、同時に吊り仕様の一覧画面です。
主巻、補巻、同時に吊り仕様の一覧画面です。

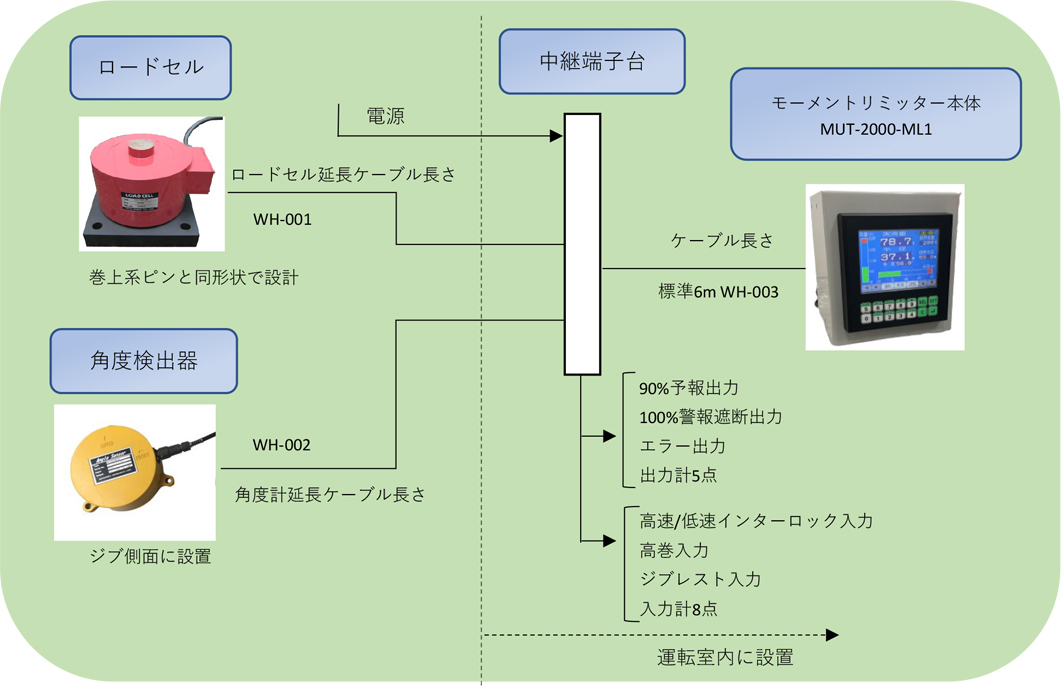

■機器構成

○型式:MUT-2000-ML1(ピン型ロードセル)
○型式:MUT-2000-ML2(圧縮型ロードセル)

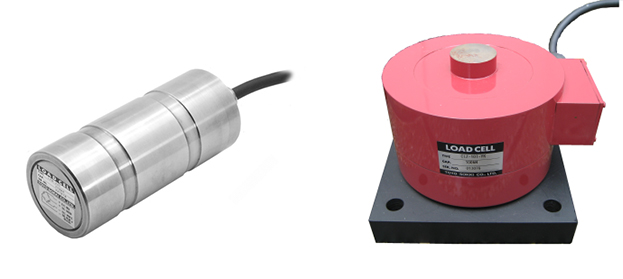

○ロードセル
ピン型ロードセル

ピン型ロードセル、圧縮型ロードセルは、都度形状に合わせて製作致します。

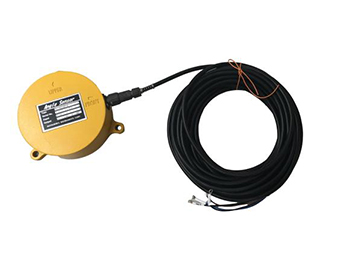

○角度検出器

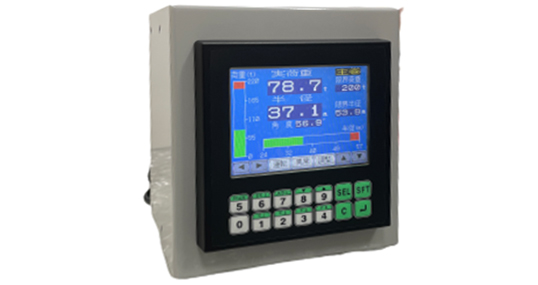

○モーメントリミッター本体

■仕様

○モーメントリミッター本体

機器仕様 型式 MUT-2000-ML1、MUT-2000-ML2
電源 AC85~240V 50/60Hz
消費電力 25W
表示部 表示方法 LEDバックライト付き 5.7インチTFT
TFT液晶(カラー)
画面操作 基本操作 タッチパネルディスプレイ
数値入力 14点シートキー
制御出力 入力信号 入力点数8点 入力電流 約10mA
ON電圧 2.5V以下(3.0mA以上)
OFF電圧 3.75V以上(0.5mA以下)
リレー出力 予報信号90%、警報遮断信号100%信号、
エラー出力、予備5点 (すべてC接点出力可能)
アナログ出力 出力数 4点出力 荷重、半径出力固定 残り2点
出力設定変更可能です。
DC4~20mA、DC0~10Vに切替可能

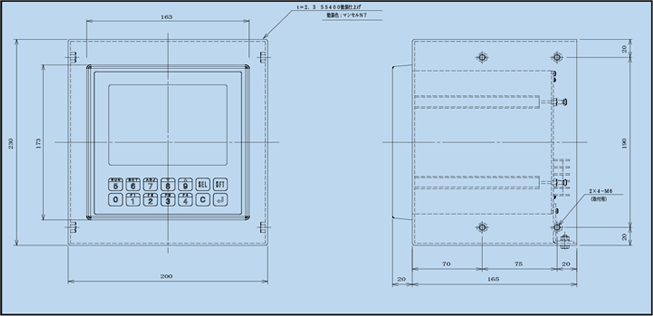

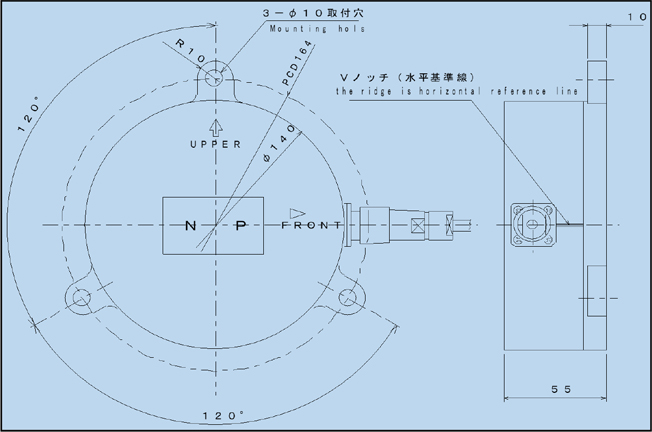

○角度検出器

機器仕様 型式 MU-AS180-R
検出方法 ポテンショメーター振り子式 対地角検出
印加電圧 DC15V
出力 DC1.0~2.3V/0°~90°
稼働角度 240° (-34°~206°)

■検定合格書

型式 検定合格番号 適用クレーン 吊上げ荷重 ロードセル 仕様
MUT-2000-ML1 日ク検第14813号 ジブクレーン 3~1000t ピンセル 90% 予報
クローラクレーン 100% 警報遮断
浮きクレーン
MUT-2000-ML2 日ク検第18861号 ジブクレーン 3~1000t ピンセル 90% 予報
クローラクレーン 100% 警報遮断
浮きクレーン

■クレーン諸元表

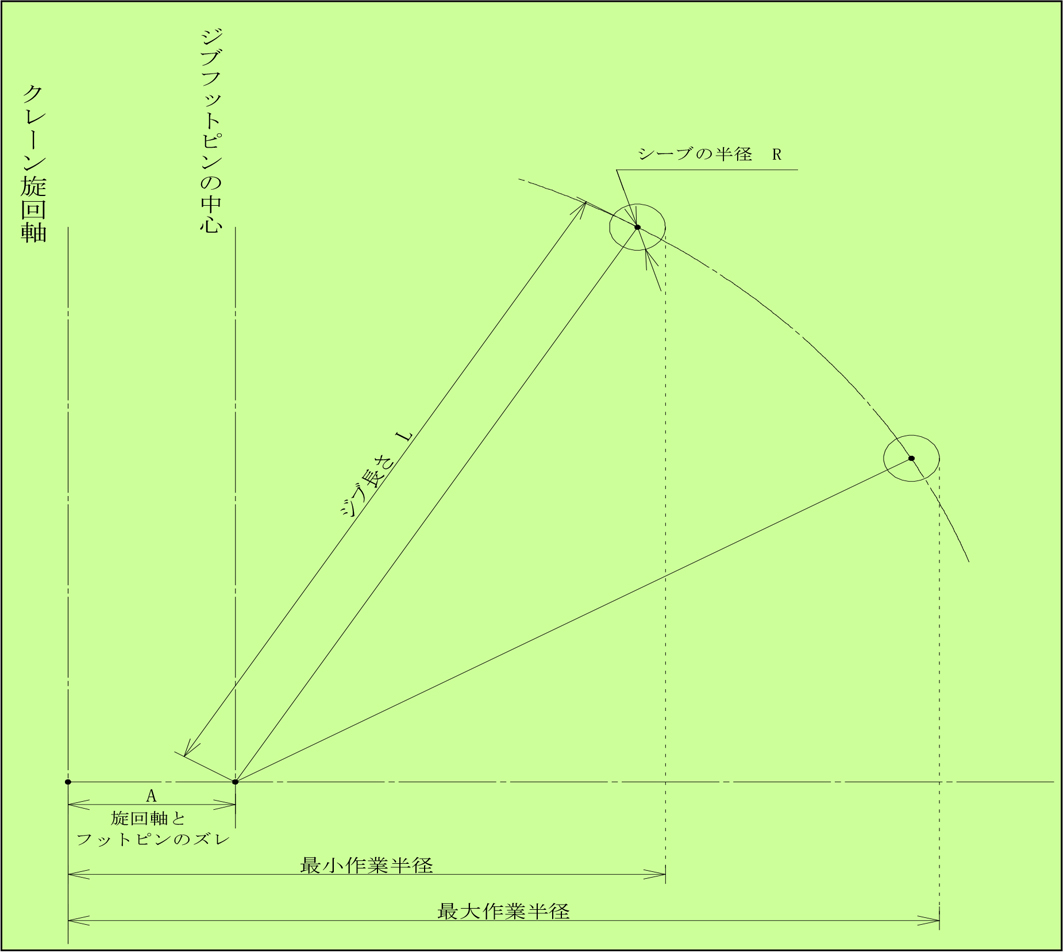

作業半径計算式
L(ジブ長さ) COSΘ + A(旋回軸とフットピンのズレ) + R(シーブの半径)= 作業半径

下記についても併せて教示下さい。
① モーメントカーブ
② ワイヤー掛け図 ロードセル定格の決定の為必要

③ 信号入力
   └高速/低速インターロック入力
    高巻入力
    ジブレスト入力  等計8点

④ ケーブル長さ
・ロードセルから中継端子台まで『WH-001』
・角度検出器から中継端子台まで『WH-002』
・モーメントリミッターから中継端子台まで 『WH-003』
⑤ ピン図
⑥ クレーン全体図
