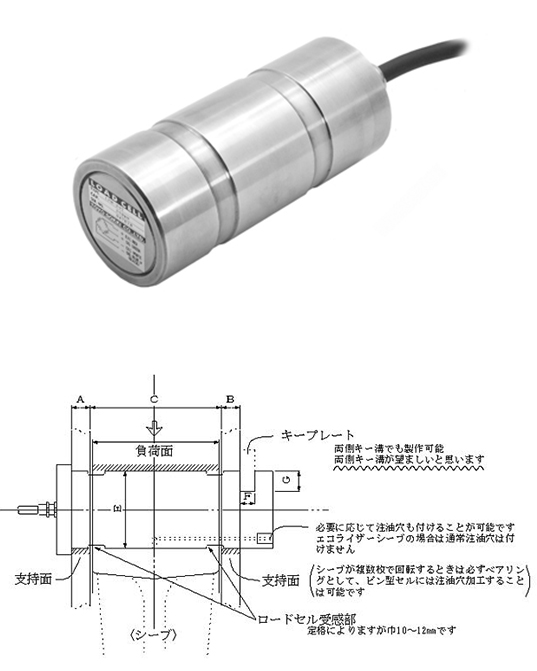

ピン型ロードセル

クレーン、ホイスト、エコライザーシーブ軸などの
機械装置のピン連結部に取付、吊荷重の計測や
過負荷防止用ロードリミッターとして使用できます。

●クレーン既存ピンと同形状で製作可能なため、ロードセル取り付けの為の再設計の必要がありません

●定格荷重　0.5～200t　と広範囲の計量計測ができます。

クレーンのロードセル式計量装置では、圧縮型ロードセル、引張型ロードセル、また一部のクレーンでは、シーブ軸受型ロードセルなどを使用しています。
しかし、クレーンでの計量は、シーブ効率、機械的抵抗の影響で正確な荷重がロードセルに掛くいこと、揚程を減らすことなく検出したいことなので設計時苦労しておられます。
今回、紹介するピン型ロードセルは、このような取付の設計をやりやすくすることと、吊荷重を直接ピン型ロードセルに掛かる場所に取付、精度の向上をはかれることなどのメリットがあります。



支持面と負荷面の間の受感部のくびれがあります。
カラーを入れる場合は受感部にはまり込まないように、カラー巾は14mm以上として下さい。
カラー巾が長くとれない場合はカラーを支持面側に溶接して下さい。
ピン型ロードセルの設計に際しては上の寸法を教示下さい。
シーブ組図、ピン図等上寸法のわかる図面を提示下さい。
ピン型ロードセル図面作成致します。

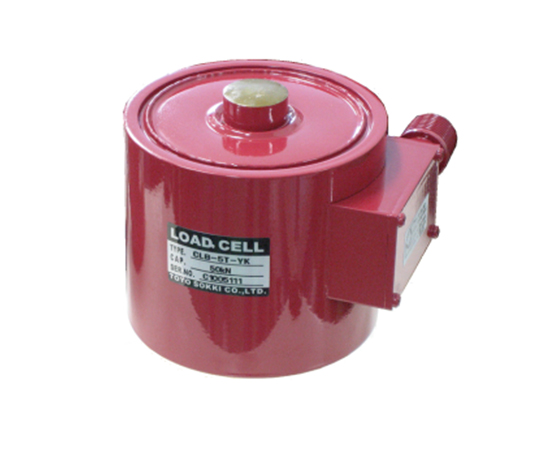

圧縮型ロードセル CLB-※-YK

汎用型の圧縮型ロードセル

●小型圧縮ロードセルです。

●コンパクトなサイズながら20kN(2.04ft)～100kN(10.2tf)の計測が可能です。

●荷重プレス圧測定、制御等に
使用して頂けます。

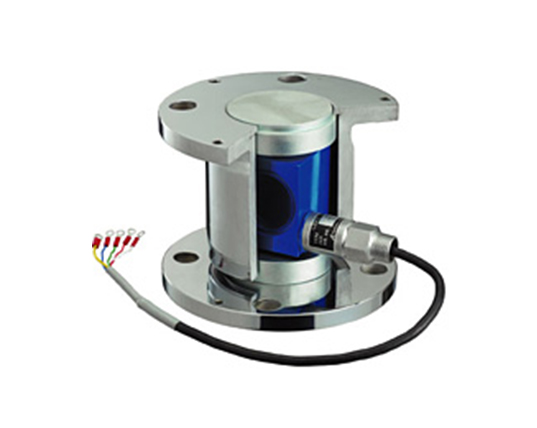

圧縮型ロードセル CLZ-※-YK

●高荷重型の圧縮型ロードセルです。

●クレーン等衝撃の大きい場所で使用します。

ディスク型ロードセル CJL-※-YK

●クレーンドラム軸のピローブロック下に
設置するものです。

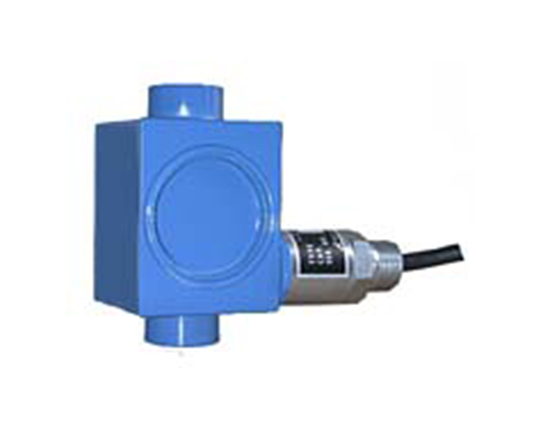

圧縮型ロードセル HR-※

●コンパクトな角型圧縮タイプ

●精度　1/500～1/1000級

●防水密閉溶接構造・窒素ガス封入

●横荷重逃げ構造による自動調芯機構で、
高精度を維持

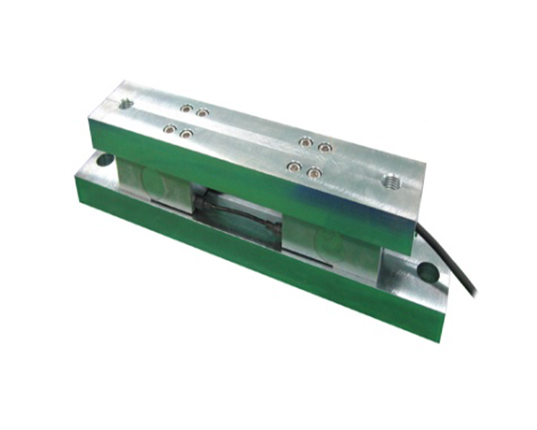

振れ止め一体型ロードセル
(CB金具付)

●タスキ不要の触れ止め機構付

●定評のHR型ロードセルを一体化

●定格490kN(50tf)の大容量まで

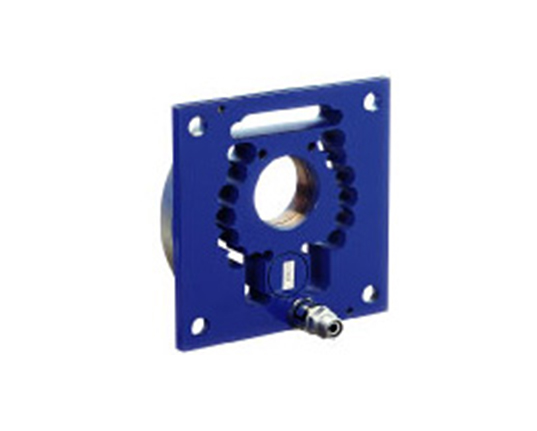

シーブ軸受ロードセル BH-※

●クレーンのシーブ軸受等、軸組込用の
軸受形圧縮タイプ

●精度　1/500～1/1000級

●偏芯荷重、傾斜荷重に強い構造

●軸組込み型のため寸法ロスが最小

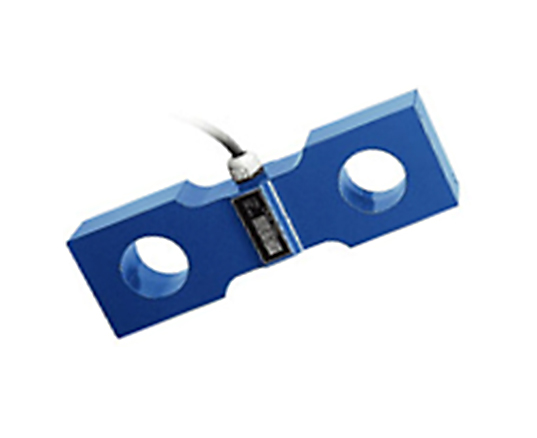

引張型ロードセル TLB-※-YK

●引張型ロードセルです。

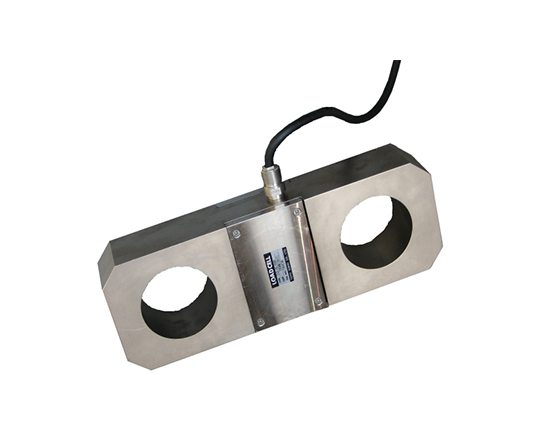

引張型ロードセル CT-※B-F

●引張型ロードセル
10t、20t、30t、50t用があります。

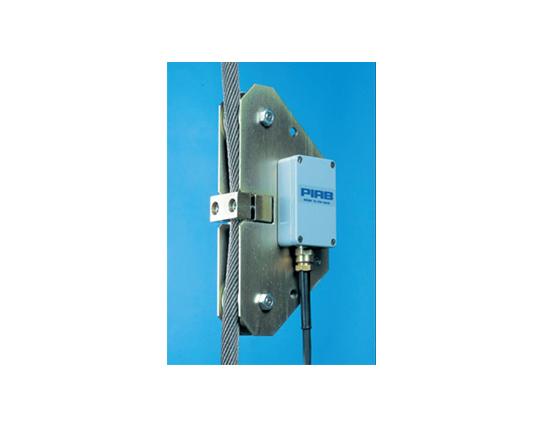

ワイヤークリップ型ロードセル
