製品情報ジブクレーン用大型表示計
外部超大型表示計
文字高さ300mm目視距離100m
高輝度LED
屋外タイプです。
| 文字高 | 表示桁数 | 視認距離 | 視認角度 | 電源 | 入力信号 | 外形寸法(高さ×横×厚み) |
|---|---|---|---|---|---|---|
| 300mm | 3桁又は、4桁 | 100m以上 | 水平90° 垂直90° |
AC100V±10％ AC200V±10％ |
専用シリアル BCD(パラレル) |
500×1180×350mm(3桁) 500×1430×350mm(4桁) |

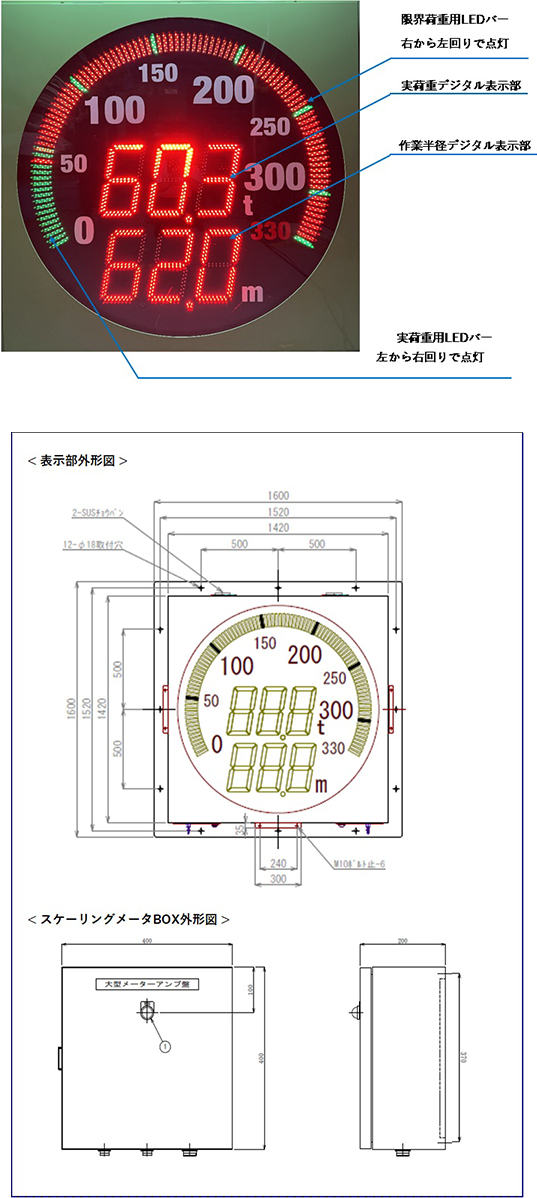

ジブクレーン用大型LEDバー付
デジタル表示計
< 既存ジブクレーン用表示計との特徴比較 >
デジタル表示計の特徴
・吊っている荷の重量や作業半径が数値で確認できる
・作業半径に応じた限界荷重が視認できず、危険の度合いが判別できない
アナログ表示計の特徴
・吊っている荷の重量や作業半径が数値で確認できない
・実荷重と限界荷重が視認できるため、一目で危険を察知できる
大型LEDバー付デジタル表示計の特徴
・吊っている荷の重量や作業半径が数値で確認できる
・実荷重と限界荷重が視認できるため、一目で危険を察知できる
☆アナログ表⽰計とデジタル表⽰計の⻑所を併せ持った表⽰計です。
【概要】

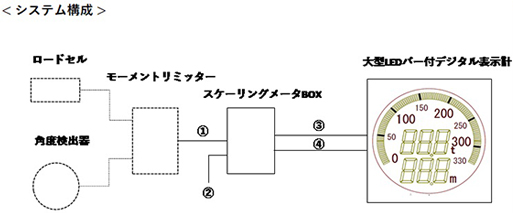

モーメントリミッターより出力している0-2Vの電圧信号をスケーリングBOXで変換し大型LEDバー付デジタル表示計にて表示します。
【付属ケーブル】
①…信号ケーブル 5m(吊り荷重・作業半径・限界荷重)
②…スケーリングメータ用電源ケーブル 5m
③…通信ケーブル 10m
④…表示部用送り電源ケーブル 10m
